ZYT型永磁直流电动机

更新:2014-11-17 17:43:45点击:
  • 产品品牌
  • 产品型号
  • 在线订购
产品介绍

ZYT系列永磁直流电动机采用铁氧体永久磁铁激磁系封闭自冷式。作为小功率直流电动机,可在各种装置中用作驱动元件。

安装结构形式
安装结构形式代号
机座号
单轴伸
双轴伸
机壳外圆安装
A5
AA5
55~110
端盖凸缘安装
A3
AA3
55~110
底角安装
A1
AA1
90~110


使用条件

海拔不超过4000m;
环境温度;一25℃~+40℃;
相对温度≤95%(25℃时);
允许温升:不超过75K(海拔为1000m时)

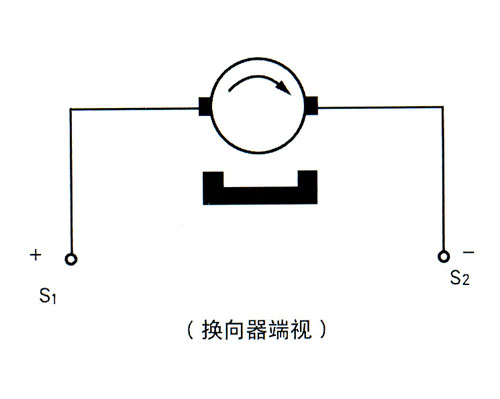

接线说明

技术数据

型号
转矩
(mN.m)
转速
(r/min)
功率
(W)
电压
(V)
电流
(A)
不大于
允许顺逆转速差
(r/min)
附注
55ZYT01
63.7
3000
20
24
1.5
200
55ZYT02
63.7
3000
20
27
1.3
200
55ZYT03
63.7
3000
20
48
0.7
200
55ZYT04
63.7
3000
20
110
0.34
200
55ZYT05
55.7
6000
35
24
2.5
300
55ZYT06
55.7
6000
35
27
2.2
300
55ZYT07
55.7
6000
35
48
1.3
300
55ZYT08
55.7
6000
35
110
0.54
300
55ZYT51
92.3
3000
29
24
2.1
200
55ZYT52
92.3
3000
29
27
1.8
200
55ZYT53
92.3
3000
29
48
1.1
200
55ZYT54
92.3
3000
29
110
0.46
200
55ZYT55
79.6
6000
50
24
3.45
300
55ZYT56
79.6
6000
50
27
3.1
300
55ZYT57
79.6
6000
50
48
1.74
300
55ZYT58
79.6
6000
50
110
0.74
300
55ZYT65
89.2
7500
70
110
1.0
400
70ZYT01
159.2
3000
50
24
3.2
200
70ZYT02
159.2
3000
50
27
2.9
200
70ZYT03
159.2
3000
50
48
1.5
200
70ZYT04
159.2
3000
50
110
0.7
200
70ZYT05
135.4
6000
85
24
5.2
300
70ZYT06
135.4
6000
85
27
4.8
300
70ZYT07
135.4
6000
85
48
2.6
300
70ZYT08
135.4
6000
85
110
1.1
300
70ZYT51
223
3000
70
24
4.3
200
70ZYT52
223
3000
70
27
3.8
200
70ZYT53
223
3000
70
48
2.2
200
70ZYT54
223
3000
70
110
0.95
200
70ZYT55
191.2
6000
120
24
7.5
300
70ZYT56
191.2
6000
120
27
6.6
300
70ZYT57
191.2
6000
120
48
3.8
300
70ZYT58
191.2
6000
120
110
1.6
300
70ZYT59
166.6
7500!《9000
148
110
1.95
400


型号
转矩
(mN.m)
转速
(r/min)
功率
(W)
电压
(V)
电流
(A)
不大于
允许顺逆转速差
(r/min)
附注
90ZYT01
323
1500
50
110
0.66
100
90ZYT02
323
1500
50
220
0.33
100
90ZYT03
294
3000
92
110
1.2
200
90ZYT04
294
3000
92
220
0.6
200
90ZYT05
294
3000
92
24
6.1
200
90ZYT51
510
1500
80
110
1.1
100
90ZYT52
510
1500
80
220
0.55
100
90ZYT53
480
3000
150
110
2.0
200
90ZYT54
480
3000
150
220
1.0
200
90ZYT55
510
1500
80
24
5.0
100
90ZYT101
796
1500
125
110
1.6
100
90ZYT102
796
1500
125
220
0.8
100
90ZYT103
733
3000
230
110
2.8
200
90ZYT104
733
3000
230
220
1.5
200
90ZYT105
733
3000
230
24
13.5
200
110ZYT01
784
1500
123
110
1.8
100
110ZYT02
784
1500
123
220
0.9
100
110ZYT03
637
3000
200
110
2.8
200
110ZYT04
637
3000
200
220
1.4
200
110ZYT05
637
3000
200
24
13
200
110ZYT51
1177
1500
185
110
2.5
100
110ZYT52
1177
1500
185
220
1.25
100
110ZYT53
980
3000
308
110
4.0
200
110ZYT54
980
3000
308
220
2.0
200
110ZYT55
980
3000
308
24
16.5
200


型号
转矩
(mN.m)
转速
(r/min)
功率
(W)
电压
(V)
电流
(A)
不大于
允许顺逆转速差
(r/min)
附注
110ZYT101
1560
1500
245
110
3.0
100
110ZYT102
1560
1500
245
220
1.5
100
110ZYT103
1274
3000
400
110
4.8
200
110ZYT104
1274
3000
400
220
2.4
200
110ZYT105
1274
3000
400
24
22.5
200
110ZYT151
2390
1500
375
110
4.5
100
110ZYT152
2390
1500
375
220
2.3
100
110ZYT153
2230
3000
700
110
8.5
200
110ZYT154
2230
3000
700
220
4.2
200
110ZYT155
2230
3000
700
24
45.0
200
130ZYT01
2548
1500
400
110
4.8
100
130ZYT02
2548
1500
400
220
2.4
100
130ZYT03
2548
3000
800
110
9
200
130ZYT04
2548
3000
800
220
4.5
200
130ZYT51
3185
1500
500
110
5.8
100
130ZYT52
3185
1500
500
220
2.9
100
130ZYT53
3185
3000
1000
110
11
200
130ZYT54
3185
3000
1000
220
5.5
200
130ZYT101
3822
1500
600
110
7
100
130ZYT102
3822
1500
600
220
3.5
100
130ZYT103
3822
3000
1200
110
13
200
130ZYT104
3822
3000
1200
220
6.5
200


安装形势 A3    AA3

型号
N
h2
h3
M
P
S
D1
L
D
E
14
F
G
d
D2
E2
112
G2
d2
重量
(kg)
不大于
(h7)
-
(h12)
(±0.15)
-
(H14)
-
-
(h6)
-
-
(h11)
(h11)
(h6)
-
-
(h11)
(H11)
55ZYT01~49
42
4
2.5
48
58
4.5
60
96
5
12
13.5
2
3.3
7
4
12
13.5
光轴
0.75
55ZYT51~99
106
0.9
70ZYT01~49
54
5
3
60
72
5.5
74
114
6
14
16
2
4.3
7
5
12
13.5
3.3
7
1.4
70ZYT51~99
124
1.6
90ZYT01~49
70
6
3
76
92
6.6
95
127
8
16
18
2
5.2
10
6
14
16
4.3
7
2.6
90ZYT51~99
147
3.3
90ZYT101~149
172
4.0
110ZYT01~49
85
7
4
94
112
9
115
152
14
20
22
4
11.5
13
8
16
18
5.2
10
4.0
110ZYT51~99
172
4.7
110ZYT101~149
188
5.8
110ZYT151~199
218
7.8

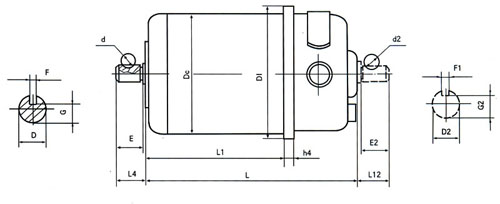

外形及安装尺寸

,
型号
Dc
D1
h4
L1
L
D
E
L4
F
G
d
D2
E2
L12
F1
G2
D2
重量
(kg)
不大于
-
-
-
-
-
h6
-
-
+0.005
-0.015
(h11)
(H11)
(h6)
-
-
+0.005
-0.015
(h11)
(H11)
55ZYT01~49
55
60
45
59.5
96
5
12
13.5
2
3.3
7
4
12
13.5
光轴
0.75
55ZYT51~99
69.5
106
0.9
70ZYT01~49
70
74
5
72
114
6
14
16
2
4.3
7
5
12
13.5
2
3.3
7
1.4
70ZYT51~99
82
124
1.6
90ZYT01~49
90
95
6.5
74.5
127
8
16
18
2
5.2
10
6
14
16
2
4.3
7
2.6
90ZYT51~99
99.5
147
3.3
90ZYT101~149
124.5
172
4.0
110ZYT01~49
110
115
7
97
152
14
20
22
4
11.5
13
8
16
18
2
5.2
10
4.0
110ZYT51~99
117
172
4.7
110ZYT101~149
133
188
5.8
110ZYT151~199
163
218
7.8
